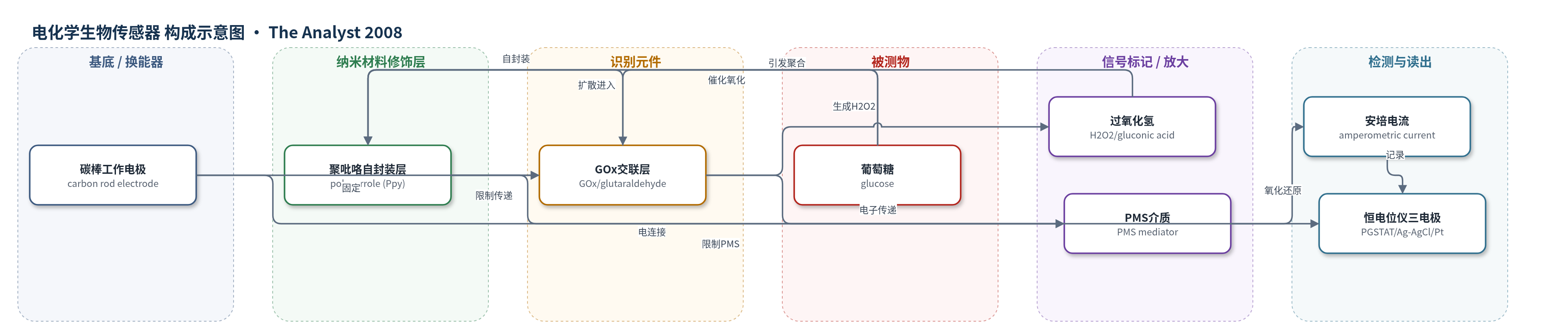

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
葡萄糖（glucose, Glc）；样品基质：醋酸钠缓冲液（含 KCl），文中提及食品/饮料样品应用。
检测原理
葡萄糖进入由聚吡咯（Ppy）自封装的葡萄糖氧化酶（GOx）层后，被 GOx 催化氧化，生成过氧化氢（H2O2）和葡萄糖酸内酯；葡萄糖酸内酯水解为葡萄糖酸并降低局部 pH。H2O2 作为引发剂使吡咯发生化学聚合，在 GOx 层外形成 Ppy 层，从而对葡萄糖和介质 PMS 的扩散产生限制，使表观 Michaelis–Menten 常数 KM(app) 增大，上限检测限提高。检测时，葡萄糖穿过 Ppy 层到达 GOx，催化反应产生的电子经可溶性氧化还原介质 PMS 传递至碳棒电极；在 +300 mV 下 PMS 的氧化还原产生安培电流，较 +800 mV 直接氧化 H2O2 的电流提高约两个数量级。Ppy 层厚度随聚合时间增加，因此可通过控制聚合时间调节 KM(app) 和线性范围。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或 R^2。
效应效果
该研究未报告选择性、抗干扰、重现性 RSD、实际样品加标回收率或与 ELISA/HPLC/qPCR 的对比。主要性能表现为：GOx/Ppy 电极的 KM(app) 由 5.8 mM 增至约 250 mM，提高 43 倍；加入 PMS 后增至近 1000 mM，提高 172 倍，上限检测限显著扩展。PMS 使 +300 mV 安培信号较 +800 mV 直接检测 H2O2 提高约两个数量级。GOx/Ppy 电极前 30 天稳定性优于未修饰 GOx 电极，30 天后稳定性明显下降。控制实验表明无吡咯时 KM(app) 仅增超 20 倍，无葡萄糖时 KM(app) 降低约 2 倍，说明 Ppy 自封装是主要机制。作者认为该方法可用于食品/饮料葡萄糖检测、氧化酶传感器线性范围扩展及生物燃料电池。
传感器的构成
- 工作电极：碳棒电极（carbon rod electrode，Ultra F purity 石墨，直径 3 mm，工作面积 7 mm²），环氧树脂密封侧表面，作为导电换能器。
- 识别/催化层：葡萄糖氧化酶（GOx，Penicillium vitale，40 mg/mL 滴涂 3 µL），经 5% 戊二醛（glutaraldehyde）交联固定，催化葡萄糖氧化。
- 自封装修饰层：聚吡咯（Ppy，polypyrrole），由 GOx 催化产生的 H2O2 引发吡咯（pyrrole）聚合形成，96 h 后厚度约 100–200 nm，限制底物/介质扩散并提高 KM(app)。
- 电子介质：吩嗪甲磺酸（PMS，phenazine methosulfate，10 mM），作为可溶性氧化还原介质，降低检测电位并提高安培电流。
- 检测电解液：醋酸钠缓冲液（sodium acetate buffer，pH 6.0，含 0.1 M/100 mM KCl），提供离子导电和反应介质。
- 三电极体系：Ag/AgCl 参比电极与 Pt 辅助电极，配合恒电位仪完成安培检测。
中文摘要
本研究提出一种用于调节产过氧化氢氧化还原酶型酶生物传感器部分分析参数的新基础方法。以 Penicillium vitale 来源的葡萄糖氧化酶（GOx，EC 1.1.3.4）为模型，将其用戊二醛交联固定于碳棒电极表面，构建安培生物传感器。通过 GOx 催化葡萄糖氧化产生的过氧化氢引发吡咯化学聚合，在酶层外形成聚吡咯（Ppy）导电聚合物自封装层，从而显著改变传感器的重要分析参数——上限检测限。通过计算表观 Michaelis–Menten 常数 KM(app) 评估不同修饰电极上限检测限的变化。与未修饰电极相比，Ppy 修饰的 GOx/Ppy 电极长期稳定性显著提高。作者预测，基于葡萄糖氧化酶及其他氧化酶自封装的这一方法，可推广到需要扩展检测速率和 KM(app) 的氧化酶生物传感器中。
英文摘要
This study describes a new, basic procedure for the tuning of some analytical parameters of enzymatic biosensors that are based on hydrogen peroxide-producing oxido-reductases. An amperometric biosensor based on glucose oxidase (GOx) (EC 1.1.3.4) from Penicillum vitale, immobilized on a carbon rod electrode by cross-linking with glutaraldehyde, was exploited as a model system for demonstration of the approach described here. Such an important analytical parameter as the upper detection limit was dramatically changed by the formation of a polypyrrole conducting polymer layer by the GOx-induced polymerization of polypyrrole (Ppy). An increase in the upper detection limits for differently modified electrodes was estimated by calculation of the apparent Michaelis-Menten constant [K(M(app))]. A significant increase in the long-term stability of the GOx-based electrode modified by Ppy (GOx/Ppy) was detected compared with that of an unmodified one. Further application of this approach, based on the self-encapsulation of glucose oxidase and other oxidases, is predicted for such biosensors where extension of the detection rate as well as K(M(app)) are required.
