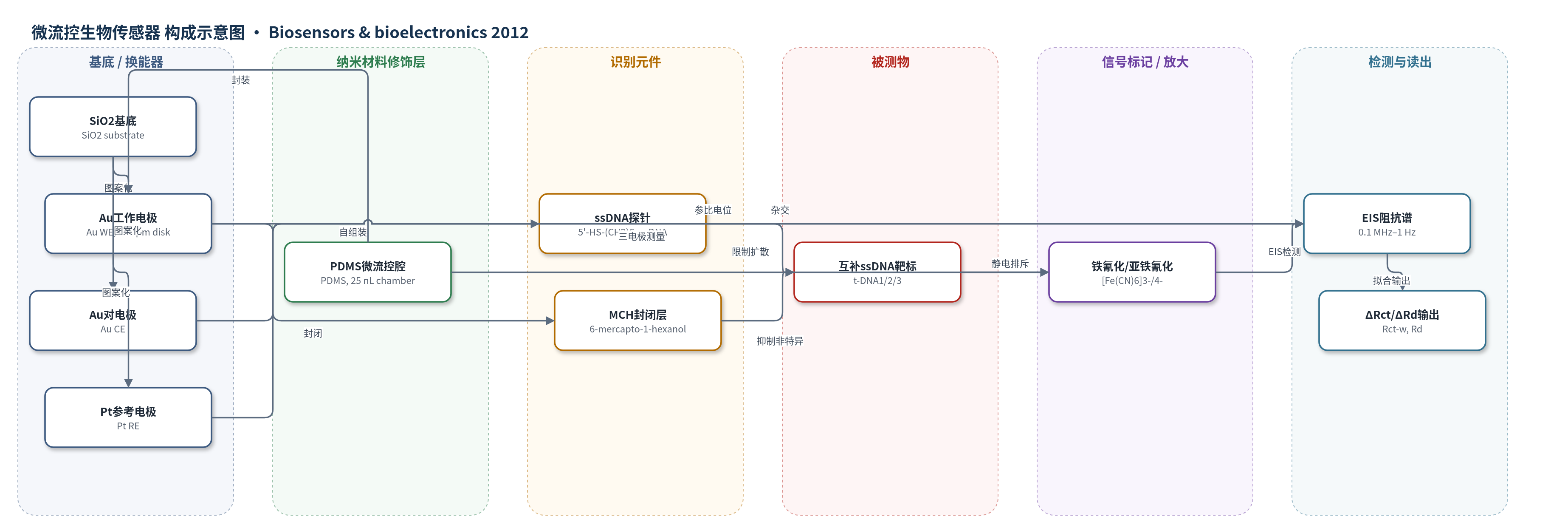

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
微流控生物传感器
检测对象
单链 DNA 靶标（ssDNA target，t-DNA1/t-DNA2/t-DNA3）；样品基质为 PBS/SSC 缓冲液（10 mM PBS + 100 mM NaCl 或 4×SSC），并含 [Fe(CN)6]3-/4- 电活性电解质。
检测原理
金工作电极表面通过巯基自组装固定 30-mer ssDNA 探针，并用 MCH 封闭裸露金面。加入互补 ssDNA 靶标后发生杂交，使电极界面负电荷密度增加，排斥电解质中的 [Fe(CN)6]3-/4- 可逆红ox couple，阻碍其向电极表面电子转移，EIS 中电荷转移电阻 Rct 增大。微流控反应纳米腔的顶壁形成反射边界，使电活性物种扩散受限，扩散电阻 Rd 也随杂交事件增加。采用受限扩散等效电路拟合 Nyquist 谱，ΔRct 和 ΔRd 与靶标浓度呈半对数关系，从而实现无标记、基于阻抗的 DNA 杂交检测。
检测灵敏度
LOD: 3.8 nM（受限扩散电阻）；LOD: 4.7 nM（电荷转移电阻）；斜率: 25497.0 ± 70.3 Ω（Rct-w 对 log[ssDNA]）；斜率: 11355.0 ± 72.6 Ω（Rd 对 log[ssDNA]）
效应效果
宏观电极与微流控芯片均显示互补靶标引起的 ΔRct 明显高于非互补序列，证明探针-靶标特异性；非互补序列平均交叉反应率为 13%（20 min 孵育）。微流控芯片含 3×3 阵列、25 nL 反应腔，可并行检测三种 ssDNA 探针/靶标。EIS 拟合中 Rct-w 的变异系数为 31%，受限扩散电阻 Rd 的变异系数为 7%。作者认为该器件具有低成本、高通量、低样本量、快速反应和多标记分析优势，并可能用于碱基错配检测；同时指出低信噪比、高背景信号和稳定性不足可能限制灵敏度。
传感器的构成
- 基底/换能器电极：SiO2 基底上 DC 溅射/电子束蒸发图案化 Au 工作电极与 Au 对电极、Pt 参考电极；Au 提供巯基自组装界面，Pt 提供稳定参考电位。
- 微流控结构：PDMS 微通道（高 100 μm、宽 500 μm）封装形成 25 nL 反应纳米腔；提供低样本量并引入受限扩散边界。
- 识别元件：5'-HS-(CH2)6- 修饰的 30-mer ssDNA 探针（ssDNA1/2/3）自组装于 Au 工作电极；通过碱基互补识别靶标 ssDNA。
- 封闭剂：6-巯基-1-己醇（MCH）自组装封闭裸露 Au 表面；降低非特异性结合。
- 电活性探针/信号介质：2.5 mM [Fe(CN)6]3-/2.5 mM [Fe(CN)6]4- 可逆红ox couple（PBS/NaCl 中）；其电子转移阻抗反映界面杂交事件。
- 参比/对电极：微流控芯片中 Pt 参考电极与 Au 对电极；宏观验证中 Ag/AgCl 参比与 Pt 线对电极；构成三电极 EIS 测量。
中文摘要
微流控装置中的 DNA 杂交检测可减少样品用量、缩短处理时间，并便于与其他测量集成。然而，随着器件尺寸缩小和复杂度增加，信噪比下降，灵敏度受到限制。器件微型化会在微尺度引入比宏观尺度影响更显著的特性与现象。本文将受限扩散模型应用于微型化生物芯片的纳升级反应腔，以准确表征 DNA 杂交事件对电荷转移电阻和扩散电阻变化的贡献，并证明这些效应在该尺度下的电化学阻抗谱（EIS）分析中起重要作用。所构建的高功能微流控生物传感器可选择性检测单链 DNA（ssDNA）靶标，计算检出限为 3.8 nM，与靶标孵育 20 min 后的交叉反应率为 13%。该新传感方法可进一步建模和测试，以阐明微型化器件中的扩散行为并提升生物传感器性能。
