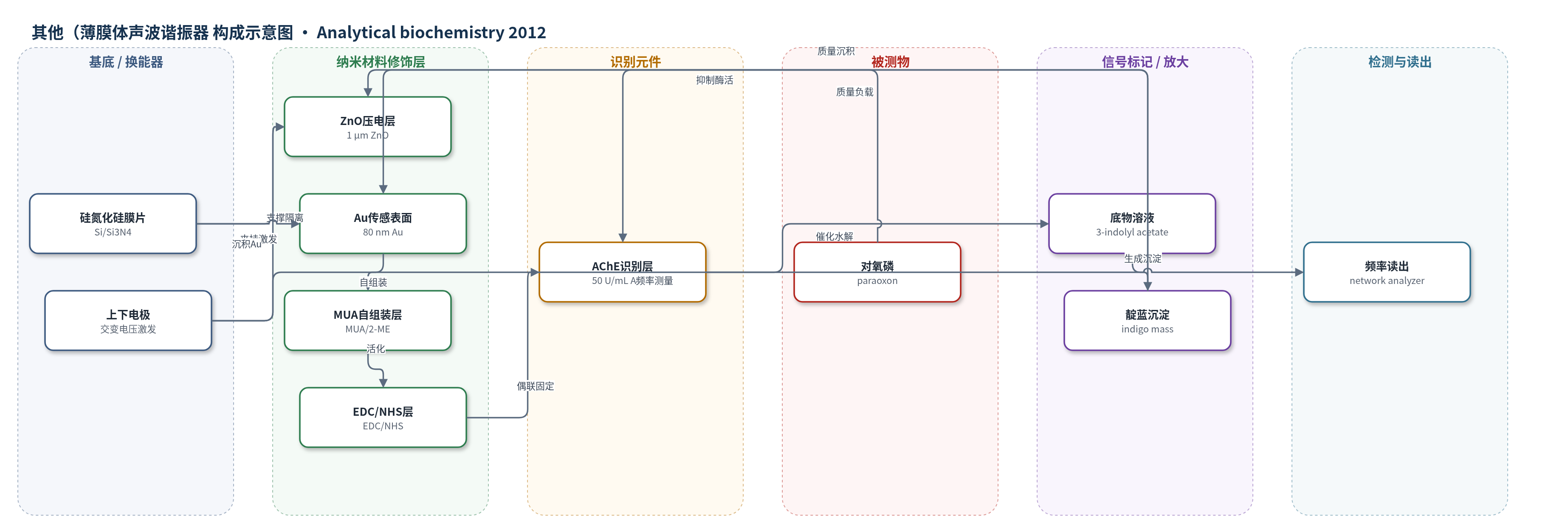

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（薄膜体声波谐振器(TFBAR)压电生物传感器）
检测对象
有机磷农药（organophosphorus pesticides），以对氧磷（paraoxon）为代表；样品基质为 DMF 底物溶液/测试通道液体（模拟样品）
检测原理
该传感器以 TFBAR 作为质量敏感换能器。AChE 固定于 Au 表面后，催化底物 3-吲哚乙酸酯水解，生成 3-羟基吲哚并进一步互变异构、缩合为不溶性靛蓝沉淀，沉淀沉积在 Au 表面使谐振器有效质量增加，谐振频率下降。无农药时酶活正常，频率偏移 Δf0 达到稳定值；加入有机磷农药后，农药抑制 AChE 活性，沉淀生成减少，频率偏移 ΔfP 降低。通过计算抑制率 %I=(Δf0-ΔfP)/Δf0，可反映农药浓度。信号放大来自酶催化连续生成沉淀的质量放大，以及 GHz 级 TFBAR 对质量变化的高灵敏度。
检测灵敏度
LOD: 1.8 × 10^-11 M；半对数线性范围: 10^-10–10^-5 M；回归方程: y = 15.38x + 170.24（斜率 15.38）；r = 0.99784
效应效果
文中以对氧磷为模型抑制剂，未报告其他农药或复杂基质干扰实验。稳定性方面，器件在 4°C 氮气中保存 15 天后，频率偏移仍保持首次测量值的 85.6%。重现性方面，原始频率为 2832.61±0.02 MHz，无农药时频率偏移为 1.02±0.03 MHz（10 次平均），误差棒为 10 次测量标准差。复用性方面，经 DMF 清洗后，5 次农药检测后频率为 2832.57±0.02 MHz，仅偏移 0.04 MHz。灵敏度方面，对氧磷 LOD 为 1.8×10^-11 M，比 AChE-QCM 低三个数量级，与 ELISA、电化学和光学方法相当或更低。作者认为其体积小、操作简便、成本低，适合农贸市场和家庭现场实时检测。
传感器的构成
- 基底/声学支撑层：硅（Si）衬底经 KOH 刻蚀形成氮化硅（Si3N4）膜片，提供机械支撑并声学隔离。
- 压电换能层：1 μm 厚氧化锌（ZnO）薄膜，利用压电效应产生体声波谐振。
- 电极层：上下电极（材料未明确），用于施加交变电压激发谐振并读取频率。
- 传感表面层：80 nm 金（Au）层沉积于测试通道底部，用于固定生物分子并沉积反应沉淀。
- 自组装固定层：巯基十一烷酸（MUA）与 2-巯基乙醇（2-ME）在 Au 表面形成自组装单分子层，提供羧基锚定位点。
- 交联偶联层：EDC 与 NHS 活化 MUA 羧基，实现 AChE 共价固定。
- 识别元件：乙酰胆碱酯酶（AChE）固定于 Au 表面，催化底物水解并受有机磷农药抑制。
- 信号标记/反应底物：3-吲哚乙酸酯（3-indolyl acetate）在 AChE 催化下生成不溶性靛蓝沉淀，引起质量增加和频率下降。
中文摘要
本文报道了一种基于薄膜体声波谐振器（TFBAR）的电声酶生物传感器，用于痕量有机磷农药检测。将乙酰胆碱酯酶（AChE）通过巯基十一烷酸（MUA）自组装和 EDC/NHS 化学固定在 TFBAR 测试通道底部的金（Au）表面。AChE 催化底物 3-吲哚乙酸酯水解，产物经互变异构和缩合生成不溶性靛蓝沉淀并沉积在 Au 表面，使谐振器质量增加、谐振频率下降。有机磷农药抑制 AChE 活性，导致频率偏移减小。通过实时测量频率偏移和抑制率，可定量检测对氧磷等有机磷化合物。器件原始频率为 2832.61 MHz，对氧磷检出限为 1.8×10^-11 M，比 AChE-QCM 低三个数量级，与 ELISA、电化学和光学方法相当或更低，具有体积小、操作简便、可集成电路兼容和实时原位检测优势。
英文摘要
We report an analytical method using a thin film electro-acoustic resonator for the detection of organophosphorus pesticides. The acetylcholinesterase (AChE) enzyme was immobilized on the surface of the resonator. In the presence of organophosphorus compounds, the degree of inhibitory effect of organophosphorus compounds on the AChE activity and the concentration of pesticides were detected in real time by measuring the frequency shift of the resonator. The proposed device has a remarkably low detection limit of 1.8×10(-11)M and obvious advantages such as small size, simple operation, and integrated circuit compatibility, providing a promising tool for pesticide analysis.
