组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
肌红蛋白（Myoglobin, Myo）；预期样品基质：血液/血清（文中未明确实际检测样品）
检测原理

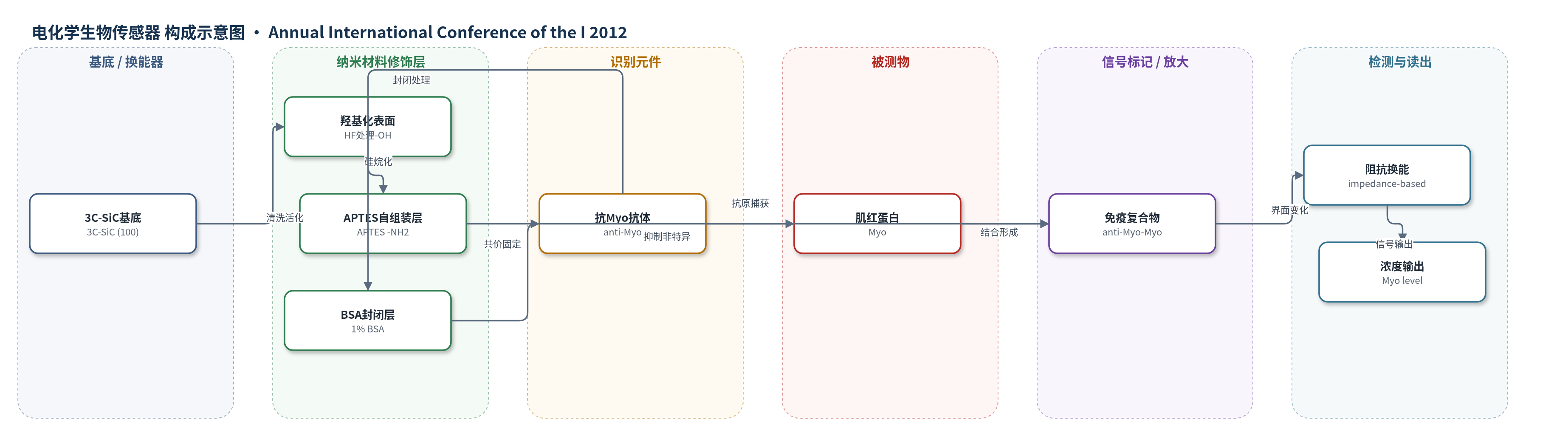

该界面以 3C-SiC 为阻抗换能基底。HF 处理使表面形成羟基，APTES 通过硅烷化形成含氨基的自组装单分子层；EDC 与 Sulfo-NHS 活化 anti-Myo 的羧基，使其与表面氨基形成酰胺键共价固定，BSA 封闭剩余位点。当样品中存在 Myo 时，anti-Myo 与 Myo 发生特异性抗原抗体结合，改变 SiC 表面电荷分布、双电层结构、介电特性及界面粗糙度，从而引起阻抗谱中电阻、电容或阻抗模值/相角变化。理论上，Myo 浓度越高，结合量越大，界面阻抗变化越显著，可通过阻抗读出 Myo 浓度。本文未使用荧光、酶催化或核酸放大等信号放大策略，也未报告实际定量传感响应。
检测灵敏度
—
效应效果
本文未进行 Myo 定量检测，因此未报告 LOD、线性范围、选择性、RSD、回收率或与 ELISA/HPLC/qPCR 的对比。表征结果显示，APTES 修饰使静态水接触角由 16±3° 升至 62±1°，AFM RMS 粗糙度由约 0.9 nm 增至 1.1 nm，表明形成均匀有机层；XPS 在 C1s 285.5 eV 及 N1s 400.5/404.2 eV 出现 APTES 碳与氨基信号。共价固定 anti-Myo 后，AFM 显示均匀致密蛋白层，颗粒约 20 nm 或长度约 50 nm；非共价吸附表面蛋白量较低且分布不均；省略 BSA 封闭时颗粒平均约 30 nm，提示 BSA 可封闭非特异位点。作者认为 3C-SiC 是免疫传感器件的合适基底，但需优化抗体浓度和封闭步骤。
传感器的构成
- 基底/换能器：3C-SiC (100) 单晶碳化硅，生物/血液兼容半导体基底，用于后续阻抗换能
- 表面活化层：HF 处理形成的羟基（-OH）终止层，提供硅烷偶联位点
- 硅烷修饰层：APTES（3-aminopropyltriethoxysilane）自组装单分子层，提供 -NH2/-NH3+ 反应基团
- 识别元件：anti-Myo（抗肌红蛋白抗体），通过 EDC/Sulfo-NHS 共价偶联固定，用于捕获 Myo
- 交联活化剂：EDC（1-ethyl-3-[3-dimethylaminopropyl]carbodiimide hydrochloride）与 Sulfo-NHS（N-hydroxy-sulfosuccinimide），活化抗体羧基形成氨基反应酯
- 封闭剂：BSA（Bovine Serum Albumin）1% in PBS，封闭非特异结合位点
- 偶联缓冲液：MES buffer（pH 5），维持 EDC/Sulfo-NHS 偶联反应环境
中文摘要
碳化硅（SiC）已被证明具有生物相容性和血液相容性，可作为生物传感器基底材料。本文报道以 3C-SiC 为基底构建用于急性心肌梗死（AMI）早期标志物肌红蛋白（Myoglobin, Myo）检测的生物识别界面。首先通过溶剂清洗、piranha 溶液、HCl 和 HF 处理使 3C-SiC 表面羟基化；随后将样品浸入 1% 3-氨基丙基三乙氧基硅烷（APTES）/甲苯溶液中形成含氨基的自组装单分子层；再利用 EDC/Sulfo-NHS 共价偶联化学将抗肌红蛋白抗体（anti-Myo）固定于 APTES 修饰表面，并用 1% 牛血清白蛋白（BSA）封闭非特异结合位点。通过静态水接触角（SWCA）、X 射线光电子能谱（XPS）和原子力显微镜（AFM）表征，证实 APTES 层形成均匀、表面由亲水转为疏水、出现 C1s/N1s 有机与氨基信号，且抗体固定后表面呈均匀致密蛋白层。结果表明 3C-SiC 可作为免疫传感器件的合适基底，为后续基于阻抗的 Myo 浓度检测奠定基础。
英文摘要
Silicon Carbide (SiC), has been shown to be a bio- and hema-compatible substrate that could potentially be used in biosensor applications. The development of a viable biorecognition interface using SiC as the substrate material for bio-detection is described. Surface modification with 3-aminopropyltriethoxysilane (APTES) and immobilization via covalent conjugation of antimyoglobin (anti-Myo) on the modified surfaces is achieved, which are initial steps for immunosensing based devices. Successful formation of APTES layers and antibody immobilization were identified with surface water contact angle (SWCA), X-ray photoelectron spectroscopy (XPS) and atomic force microscopy (AFM).
