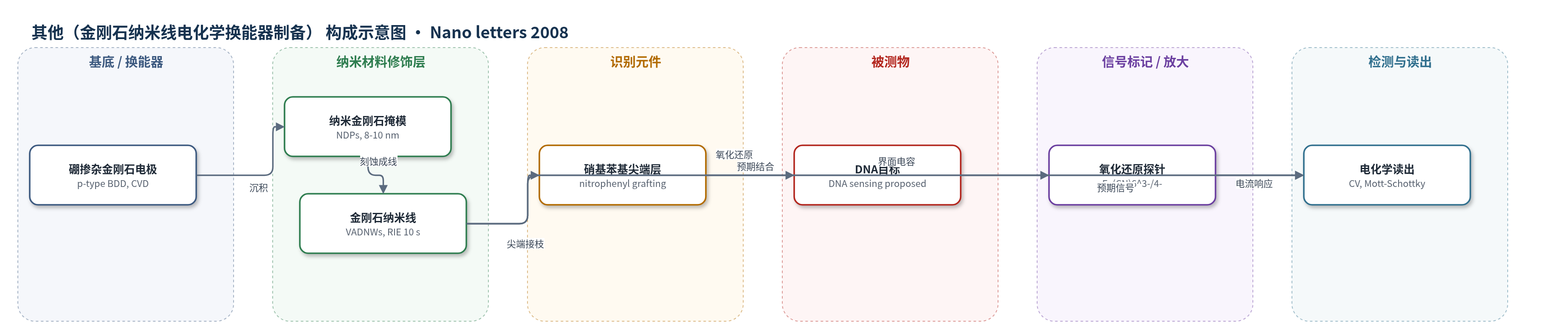

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（金刚石纳米线电化学换能器制备）
检测对象
未报道实际检测对象；预期目标：DNA（deoxyribonucleic acid），样品基质未报道
检测原理
该工作以p型硼掺杂金刚石为半导体换能器，利用纳米金刚石颗粒作为硬掩模进行反应离子刻蚀，形成垂直排列金刚石纳米线。纳米线尖端存在电场集中，使电化学接枝电流优先通过线尖，从而将硝基苯基分子选择性固定在尖端。硝基苯基可进一步转化为氨基苯基，作为生物分子连接位点。电化学界面通过Mott-Schottky电容和Fe(CN)6^3-/4-氧化还原电流反映界面状态：纳米线使有效传感面积增大，氧化还原峰电流和峰分裂变化可指示表面修饰与界面电荷转移。若DNA等目标分子结合到功能化尖端，将改变界面双电层、表面态和电子转移阻力，进而引起电流或电容信号变化。论文未给出浓度依赖的传感曲线，因此该原理仍属于面向DNA传感的换能器设计。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
论文未报告选择性、抗干扰、稳定性、重现性、实际样品回收率或与ELISA/HPLC/qPCR等方法的对比。实际表征显示：10 s反应离子刻蚀可获得长度约3–10 nm、间距约11 nm的金刚石纳米线；Mott-Schottky计算表明有效传感面积最大为平滑表面的2.1倍；平滑金刚石掺杂浓度约7×10^19 cm^-3，内建电位约1.6 V，耗尽层宽度约10 Å，10 s刻蚀后势垒最高约3.1 eV。Fe(CN)6^3-/4-循环伏安中，硝基苯基接枝后峰分裂由868 mV增至1160 mV，峰电流下降约22%，但电极仍保持氧化还原活性。STM显示硝基苯基主要接枝于纳米线尖端。作者认为该结构可实现生物分子间距控制，有利于提高化学稳定性和传感性能。
传感器的构成
- 基底/换能器电极：金属型硼掺杂单晶CVD金刚石（p-type boron-doped single-crystal CVD diamond, BDD），作为电化学工作电极，提供低背景电流、宽电位窗和化学稳定性
- 纳米掩模层：纳米金刚石颗粒（nanodiamond particles, NDPs，8–10 nm），超声分散后沉积于金刚石表面，作为反应离子刻蚀硬掩模，控制纳米线间距
- 纳米线结构层：垂直排列金刚石纳米线（vertically aligned diamond nanowires, VADNWs），由O2/CF4反应离子刻蚀形成，10 s刻蚀时长度约3–10 nm、间距约11 nm，增大电极有效面积
- 电化学功能化层：硝基苯基分子（nitrophenyl molecules），通过恒电位电化学接枝优先结合在纳米线尖端，作为可控生物分子连接前驱体
- 氧化还原探针：铁氰化钾/亚铁氰化钾（Fe(CN)6^3-/4-），用于循环伏安评价电极界面电子转移活性
- 电解质环境：0.1 M pH 7.4磷酸盐缓冲液（PBS），提供电化学测试介质
中文摘要
本文报道了利用纳米金刚石颗粒作为硬掩模，通过反应离子刻蚀在金属型硼掺杂单晶化学气相沉积金刚石表面制备垂直排列金刚石纳米线的方法。作者采用原子力显微镜、扫描隧道显微镜和电化学技术表征纳米线的表面形貌、界面电子性质及电化学功能化行为。结果表明，刻蚀10 s可获得线状结构，长度约3–10 nm，相邻纳米线间距典型值约11 nm；与平滑金刚石相比，纳米线电极的有效面积提高约2倍。通过恒电位电化学接枝，硝基苯基分子优先结合在纳米线尖端，扫描隧道显微镜显示修饰后尖端出现“双峰”形貌，证实硝基苯基主要位于线尖而线间表面基本未覆盖。作者认为，这种尖端可控功能化的金刚石纳米线有利于实现生物分子的有序固定，可改善化学稳定性并增强传感性能，对DNA等生物传感器应用具有潜力。
英文摘要
Vertically aligned diamond nanowires with controlled geometrical properties like length and distance between wires were fabricated by use of nanodiamond particles as a hard mask and by use of reactive ion etching. The surface structure, electronic properties, and electrochemical functionalization of diamond nanowires were characterized by atomic force microscopy (AFM) and scanning tunneling microscopy (STM) as well as electrochemical techniques. AFM and STM experiments show that diamond nanowire etched for 10 s have wire-typed structures with 3-10 nm in length and with typically 11 nm spacing in between. The electrode active area of diamond nanowires is enhanced by a factor of 2. The functionalization of nanowire tips with nitrophenyl molecules is characterized by STM on clean and on nitrophenyl molecule-modified diamond nanowires. Tip-modified diamond nanowires are promising with respect to biosensor applications where controlled biomolecule bonding is required to improve chemical stability and sensing significantly.
