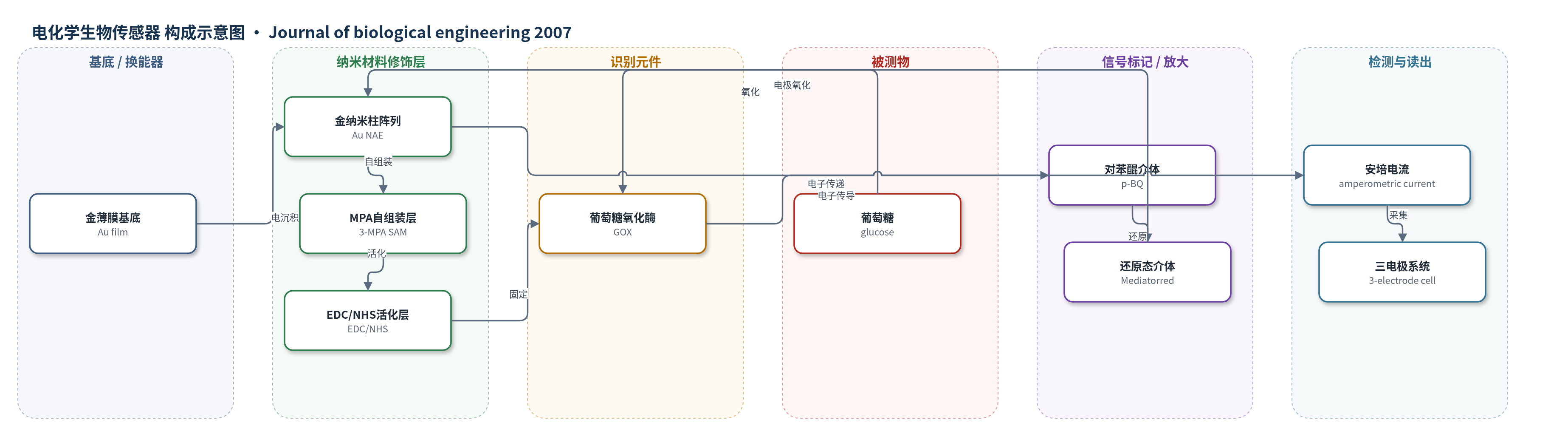

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
葡萄糖（glucose），样品基质为磷酸盐缓冲液（PBS，pH 7.4，含对苯醌介体）；另以铁氰化钾（K4Fe(CN)6）在 0.5 M Na2SO4 中作为裸电极电化学对照。
检测原理
葡萄糖氧化酶（GOX）识别并催化葡萄糖氧化为葡萄糖内酯，同时 GOX-FAD 被还原为 GOX-FADH2；溶液中的对苯醌介体（p-BQ）接受电子，将 GOX-FADH2 再氧化为 GOX-FAD，自身被还原为还原态介体。还原态介体在金纳米柱电极表面于 +350 mV（vs. Ag/AgCl）发生氧化，释放电子形成安培电流。葡萄糖浓度升高时，酶催化产生的还原态介体增多，稳态电流随之增大，在 2.5–15 mM 范围内近似线性。金纳米柱增大电极面积，但电流放大程度取决于葡萄糖扩散进入纳米柱间隙的能力与表面反应速率：低反应速率常数使葡萄糖可深入间隙反应，高反应速率常数则使反应集中在柱顶，限制面积利用。
检测灵敏度
线性范围: 裸电极 K4Fe(CN)6 4 mM–24 mM；功能化电极葡萄糖 2.5 mM–15 mM（另 2.5 mM–30 mM 用于 Michaelis-Menten 拟合）；灵敏度: 裸电极对 K4Fe(CN)6 为 Flat 19.30、Nano A 41.40、Nano B 41.05、Nano C 41.70 μA·mM-1·cm-2；功能化电极对葡萄糖为 Flat 0.27、Nano A 0.91、Nano B 1.80、Nano C 3.13 μA·mM-1·cm-2；R^2: 裸电极 Flat 0.997、Nano A 0.997、Nano B 0.997、Nano C 0.991；功能化线性 Flat 0.998、Nano A 0.996、Nano B 0.996、Nano C 0.990；宽范围 Flat 0.990、Nano A 0.993、Nano B 0.996、Nano C 0.995
效应效果
未报告选择性、抗干扰、稳定性、RSD和实际样品回收率。裸金纳米柱电极对 K4Fe(CN)6 灵敏度约为平电极2倍，且不随粗糙度比增加；功能化葡萄糖电极灵敏度随粗糙度比增加，Nano C 达3.13 μA·mM-1·cm-2，约为平电极12倍，高于文献金纳米管电极0.4 μA·mM-1·cm-2。Michaelis-Menten 拟合显示 Imax 从1.34 μA增至23.0 μA，Km 从24.8 mM增至52.0 mM，说明酶活性降低但纳米结构传质/面积贡献增强。模拟显示低反应速率常数下纳米柱电流密度放大22.26倍，高反应速率常数仅1.28倍，作者主张按分析物动力学与传质优化纳米柱几何。
传感器的构成
- 基底/换能器电极：金薄膜（Au film）与金纳米柱阵列电极（NAE），提供导电基底与高粗糙度表面
- 纳米结构层：垂直金纳米柱（Au nanopillars，直径约150 nm，高度1、2.5、6 μm），增大有效面积并影响传质
- 自组装单分子层：3-巯基丙酸（MPA）SAM，在金表面形成羧基功能化界面
- 活化层：EDC/NHS 活化 MPA 羧基，形成可共价结合酶的表面
- 识别元件：葡萄糖氧化酶（GOX），催化葡萄糖氧化并再生 FAD
- 信号介体：对苯醌（p-BQ）溶液中介体，接受 GOX-FADH2 电子并在电极氧化产生电流
- 支持电解质：PBS（pH 7.4）或 0.5 M Na2SO4，提供离子导电环境
中文摘要
本研究采用实验与有限元模拟相结合的方法，探讨纳米柱阵列电极（NAE）用于生物传感器时反应动力学和质量传输对葡萄糖检测的影响。作者以多孔阳极氧化铝为模板制备了不同高度的垂直金纳米柱阵列电极，并在裸电极和葡萄糖氧化酶功能化条件下测量其安培电流响应。结果表明，裸电极和功能化电极的传感性能不仅受电极表面纳米结构存在及其形貌变化的影响，还受分析物反应速率常数和传质过程的显著制约。对于裸电极，纳米柱仅使电流响应约提高2倍，且灵敏度不随粗糙度比增加；对于葡萄糖氧化酶功能化电极，灵敏度随粗糙度比增加，最高纳米柱电极约为平电极的12倍。模拟显示，较低反应速率常数有利于葡萄糖进入纳米柱间隙，从而放大电流；较高反应速率常数则使电子转移主要发生在纳米柱顶部。这些结果为优化纳米结构生物传感器几何参数、提高检测性能提供了依据。
英文摘要
The use of nanopillar array electrodes (NAEs) for biosensor applications was explored using a combined experimental and simulation approach to characterize the role of reaction kinetics and mass transport in glucose detection with NAEs. Thin gold electrodes with arrays of vertically standing gold nanopillars were fabricated and their amperometric current responses were measured under bare and functionalized conditions. Results show that the sensing performances of both the bare and functionalized NAEs were affected not only by the presence and variation of the nanoscale structures on the electrodes but also by the reaction kinetics and mass transport of the analyte species involved. These results will shed new light for enhancing the performance of nanostructure based biosensors.
