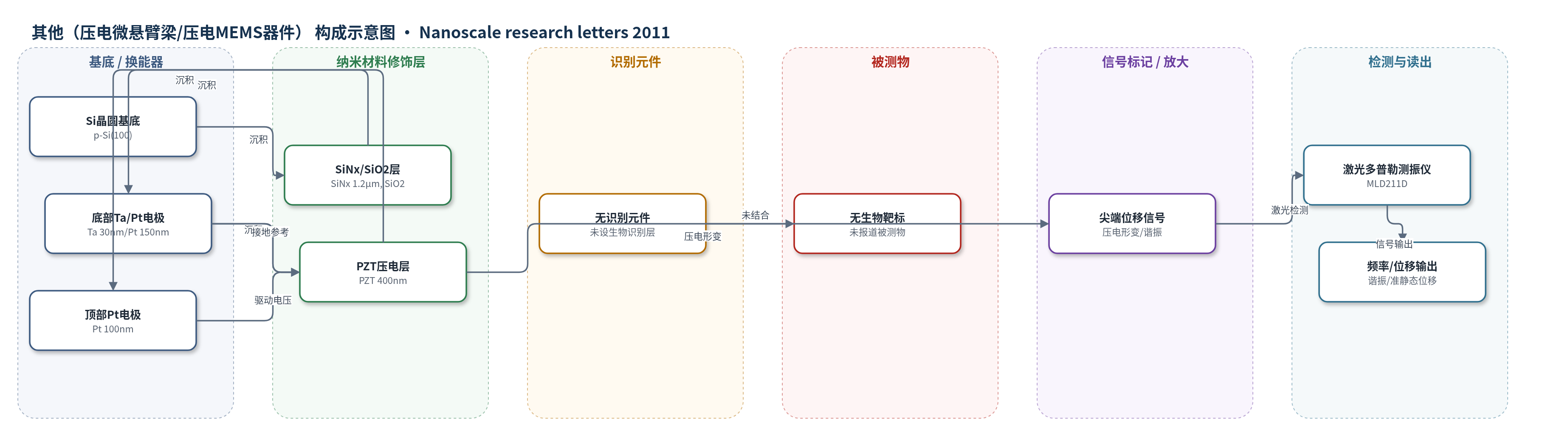

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（压电微悬臂梁/压电MEMS器件）
检测对象
未报道（无生物/化学被测物；仅测试压电悬臂梁电致机械响应）
检测原理
本文未构建生物识别界面，因此不存在被测物浓度相关的传感信号。器件原理为压电微悬臂梁的自驱动与谐振：在顶部 Pt 电极与底部 Ta/Pt 电极之间施加交变电压，PZT 层在逆压电效应下产生沿厚度方向的应变，使 SiNx/SiO2/Pt/PZT 多层梁发生弯曲。谐振频率由梁的长度、宽度、厚度、各层弹性模量与密度决定，可用单悬臂梁模态方程描述；准静态尖端位移与电压及梁长的平方近似成正比。激光多普勒测振仪检测尖端振动，得到频率响应和位移。若未来在梁表面引入识别层，目标物结合会改变质量、刚度或界面应力，从而引起频率偏移或静态偏转，但本文未实现该生物传感功能。
检测灵敏度
未报道（原文未给出LOD、线性范围、灵敏度斜率或R^2）
效应效果
作者通过层间退火和400 nm PZT厚度选择获得低应力平面悬臂梁，400 nm PZT层残余应力为40±10 MPa，避免翘曲、弯曲和开裂。不同长度悬臂梁实验一阶谐振频率为3.5、7.38和25.3 kHz，理论值为4.85、10.9和43.7 kHz；考虑KOH刻蚀约60 μm undercut后一致。1 kHz准静态下，200、400和600 μm长梁在1 Vp-p下尖端位移为0.15、1.1和2.8 μm，3 Vp-p下为9.4 μm，且与梁长平方和电压线性良好。未报告选择性、稳定性、重现性或回收率，但作者认为可用于压电微/纳器件、生物传感器和能量收集。
传感器的构成
- 基底/支撑层：p型 Si(100) 晶圆，提供机械支撑与刻蚀基底
- 支撑/绝缘层：LPCVD 低应力 SiNx（1.2 μm，约 50 MPa 张应力）与 SiO2（100 nm），形成悬臂梁支撑和绝缘
- 底部电极：Ta（30 nm）粘附层与 Pt（150 nm），作为底电极和金属层
- 压电功能层：Pb(Zr0.52Ti0.48)O3（PZT，400 nm），化学溶液沉积并层间退火，提供压电驱动与传感
- 顶部电极：Pt（100 nm），DC 溅射并经光刻/离子刻蚀形成顶电极
- 识别元件：未报道（无抗体、适配体、酶或 DNA 探针等生物识别层）
中文摘要
本研究在低应力 Pb(Zr0.52Ti0.48)O3（PZT）薄膜条件下制备了平面压电微悬臂梁，并采用拉曼光谱与晶圆曲率法对其残余应力进行分析。结果表明，1 μm 是 PZT 薄膜厚度的关键阈值：当厚度超过 1 μm 时，表面粗糙化引发应力松弛，(111) 择优取向开始下降，而压电系数 d33 的变化与择优取向改变所伴随的应力松弛密切相关。作者进一步测试了不同长度 PZT 悬臂梁的谐波响应，在 1 kHz、3 Vp-p 条件下获得 9.4 μm 的尖端位移。该工作为压电微器件乃至纳器件的可靠运行提供了平台，尤其适用于需要同时控制残余应力与压电性能的应用。
英文摘要
In this study, flat piezoelectric microcantilevers were fabricated under low-stress Pb(Zr0.52Ti0.48)O3 (PZT) film conditions. They were analyzed using the Raman spectrum and wafer curvature methods. Based on the residual stress analysis, we found that a thickness of 1 μm was critical, since stress relaxation starts to occur at greater thicknesses, due to surface roughening. The (111) preferred orientation started to decrease when the film thickness was greater than 1 μm. The d33 value was closely related to the stress relaxation associated with the preferred orientation changes. We examined the harmonic response at different PZT cantilever lengths and obtained a 9.4-μm tip displacement at 3 Vp-p at 1 kHz. These analyses can provide a platform for the reliable operation of piezoelectric microdevices, potentially nanodevice when one needs to have simultaneous control of the residual stress and the piezoelectric properties.
