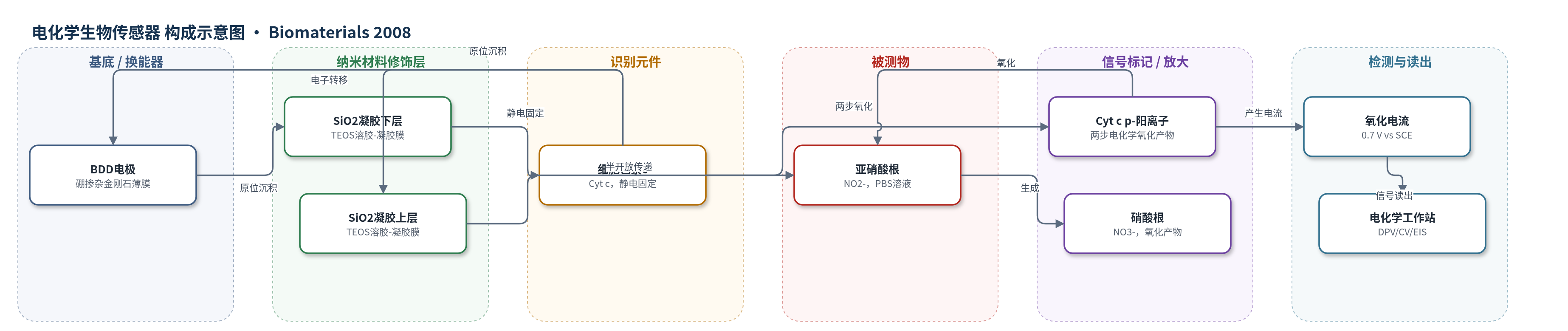

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
亚硝酸盐（nitrite, NO2-）；样品基质：磷酸盐缓冲液（PBS）溶液
检测原理
固定化Cyt c在BDD电极上发生直接电子转移，其血红素Fe(II)/Fe(III)可被电化学氧化。在较高电位下，Cyt c经两步氧化生成高活性Cyt c p-阳离子。该活性形式作为生物催化氧化剂，与溶液中的NO2-发生两步反应，经NO2自由基和oxoiron Cyt c中间体，最终将NO2-氧化为NO3-，同时Cyt c恢复或参与电子循环。NO2-浓度越高，0.7 V（vs. SCE）处的氧化电流越大，因此通过差分脉冲伏安法/安培法读取电流即可定量亚硝酸盐。SiO2凝胶三明治结构提供半开放微环境，保护Cyt c并允许NO2-和电子传递。
检测灵敏度
LOD: 0.5 mM（S/N = 3）；线性范围: 1.0×10^-6–1.0×10^-3 M；灵敏度: 0.17 mA mM^-1 cm^-2
效应效果
该传感器稳定性良好：在PBS（pH 6.86）中于-0.5~0.5 V循环50次，伏安电流无明显衰减；4℃ PBS中保存至少1周电流基本稳定；长时间浸泡于pH 3或pH 12强酸/强碱溶液后仍保持灵敏度；对NO2-响应30天后无明显衰减。7个同法制备电极在50 mM NO2-下的电流RSD为5.6%。其LOD为0.5 mM（S/N=3），低于Hb/胶体金纳米粒子/TiO2溶胶-凝胶膜修饰GCE和Mb-ZnO修饰石墨电极，与PbO2-石墨复合电极（0.9 mM）及MnO2-石墨复合电极（0.4 mM）相当或更低。作者认为该氧化型安培生物传感器可用于灵敏监测亚硝酸盐，具有较长使用寿命和较低单次使用成本。
传感器的构成
- 基底电极：导电硼掺杂金刚石薄膜（BDD），经1 M H2SO4中循环伏安预处理形成H端正电荷表面，作为换能器与电子传导基底。
- 下层修饰层：二氧化硅凝胶（SiO2 gel），由四乙氧基硅烷（TEOS）在0.2 M醋酸缓冲液（ABS, pH 4.5）中表面气相溶胶-凝胶原位沉积，提供负电荷结合位点、电子转移通道和半开放保护微环境。
- 识别/生物催化元件：马心脏细胞色素c（Cyt c），在pH 6.86磷酸盐缓冲液（PBS, 1×10^-4 M）中通过静电吸引固定于SiO2凝胶，保持血红素FeIII/FeII直接电化学和氧化催化活性。
- 上层修饰层：第二层二氧化硅凝胶（SiO2 gel），再次由TEOS表面气相溶胶-凝胶原位沉积，覆盖Cyt c形成三明治结构，防止脱附并维持生物活性。
- 信号催化活性形式：Cyt c p-阳离子，由固定化Cyt c经两步电化学氧化生成，作为强氧化剂催化NO2-氧化为NO3-并产生氧化电流。
- 检测信号：亚硝酸根氧化电流（NO2-→NO3-），在0.7 V（vs. SCE）差分脉冲伏安法下随NO2-浓度增加而增大。
中文摘要
在导电硼掺杂金刚石（BDD）薄膜电极上设计并构建了新型三明治结构二氧化硅凝胶/细胞色素c（Cyt c）/二氧化硅凝胶。首先采用简便的表面气相溶胶-凝胶法，在经循环伏安预处理呈正电荷的氢端BDD电极上原位沉积一层SiO2凝胶膜；随后利用静电吸引将Cyt c固定于SiO2膜中，再原位沉积第二层SiO2凝胶，形成SiO2/Cyt c/SiO2/BDD电极。SiO2中间层作为选择性“半开放”介质，既保证固定化Cyt c保持高稳定性，又使其具有良好的直接电化学和生物催化响应；Cyt c的生物活性得到良好保护，即使在极端高或低pH条件下也不发生不可逆变性。更重要的是，三明治结构电极中的Cyt c可通过两步电化学氧化进一步转化为高反应性的Cyt c p-阳离子，该活性形式可将溶液中的亚硝酸根（NO2-）氧化为硝酸根（NO3-）。基于这一生物催化氧化相互作用，首次建立了灵敏的亚硝酸盐电化学检测方法，并提出了可能的反应机制。
