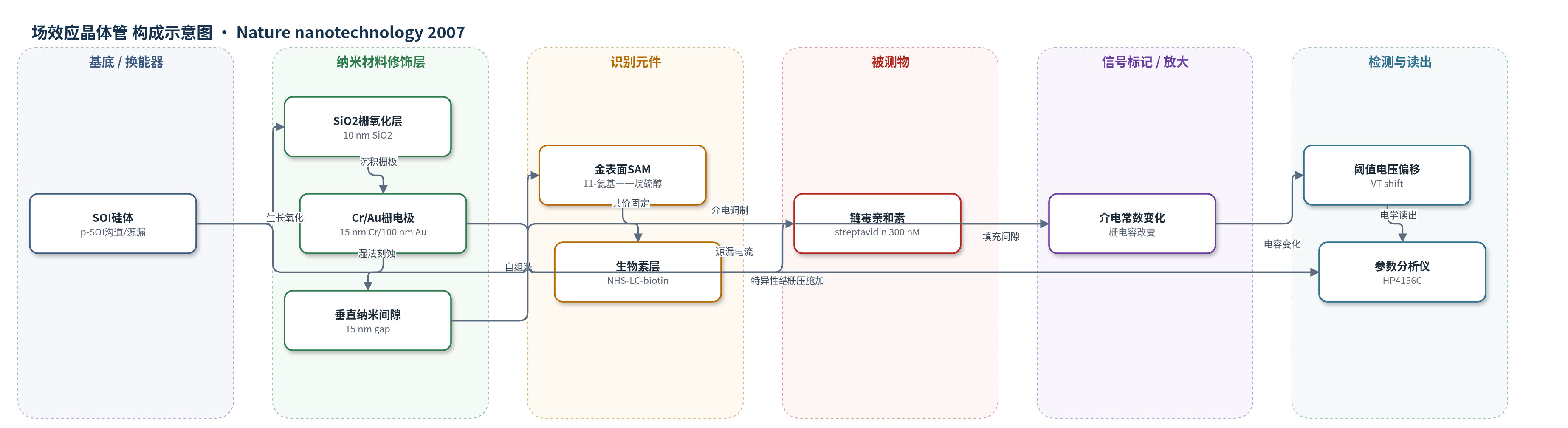

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
场效应晶体管(FET)生物传感器
检测对象
链霉亲和素（streptavidin，PBST缓冲液，PBS含0.05% Tween20）；生物素（biotin，器件表面固定）
检测原理
DMFET利用垂直纳米间隙中的介电环境变化调制FET栅电容。器件先以11-氨基-1-十一烷硫醇在金表面形成SAM，再用磺基-NHS-LC-生物素共价固定生物素。当链霉亲和素从PBST溶液中与生物素结合时，约6–7 nm的蛋白质进入15 nm垂直间隙，使栅极介电常数由空气/低介电状态变为生物分子介电状态，栅电容增加。由于阈值电压VT与栅电容相关，VT发生负向偏移；仅固定生物素时偏移约-0.06 V，链霉亲和素结合后偏移约-0.73 V。通过半导体参数分析仪扫描栅压并测量源漏电流IDS和栅漏电流IGS，可无标记、全电学地检测结合事件。热去离子水可逆破坏结合后VT恢复，证明信号来自特异性生物素-链霉亲和素相互作用。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或R^2。实验使用300 nM streptavidin/PBST；200 nm间隙器件VT偏移：刻蚀后+0.69 V，固定生物素后-0.06 V，链霉亲和素结合后-0.73 V。
效应效果
器件在五种对照条件下特异性高：仅生物素、生物素+PBST、生物素-饱和链霉亲和素及无结合组均无显著阈值电压变化，只有生物素-链霉亲和素组产生约-0.73 V偏移。15个器件统计一致，栅漏电流由皮安级升至微安级。70°C热去离子水处理8 min可逆破坏结合，VT恢复，证明信号来自特异性结合。AFM显示结合表面Ra为0.622 nm，裸金为0.162 nm；ATR-FTIR确认生物分子结合。100、200和400 nm间隙器件趋势一致，200 nm足以检测。作者认为该CMOS兼容、无标记DMFET灵敏度优于此前FET纳米间隙生物传感器，可拓展至DNA、癌症标志物和抗体检测，并用于芯片实验室。
传感器的构成
- 基底/换能器：p型绝缘体上硅（SOI）晶圆，含埋氧层与减薄硅体，形成沟道及磷掺杂源漏电极，作为FET半导体通道与换能器
- 栅氧化层：10 nm二氧化硅（SiO2）热氧化层，作为栅介质并决定栅电容
- 栅电极/纳米间隙：15 nm铬（Cr）与100 nm金（Au）蒸发层，Cr湿法刻蚀形成15 nm垂直纳米间隙，Au暴露表面用于生物分子固定
- 自组装单分子层：11-氨基-1-十一烷硫醇盐酸盐（11-amino-1-undecanethiol hydrochloride）在金表面形成SAM，提供氨基锚定位点
- 识别元件：磺基-NHS-LC-生物素（sulpho-NHS-LC-biotin）共价固定于SAM氨基，作为生物素捕获元件
- 信号标记物：无外加标记物，链霉亲和素（streptavidin）结合后填充纳米间隙并改变栅极介电常数
中文摘要
本文报道一种基于场效应晶体管（FET）的介电调制生物传感器（DMFET），用于无标记检测生物分子特异性结合。器件采用互补金属氧化物半导体（CMOS）兼容工艺，在p型绝缘体上硅（SOI）晶圆上构建硅沟道、磷掺杂源漏电极、10 nm二氧化硅栅氧化层以及铬/金栅电极，并通过湿法刻蚀铬层形成15 nm垂直纳米间隙。纳米间隙内壁经11-氨基-1-十一烷硫醇自组装单分子层和磺基-NHS-LC-生物素修饰，用于捕获链霉亲和素。当链霉亲和素与生物素结合并填充纳米间隙时，栅极介电常数和电容发生变化，导致阈值电压显著偏移，从而通过源漏电流-栅压曲线实现电学检测。作者通过热解离实验和缓冲液、饱和链霉亲和素等对照实验验证了信号来源于特异性结合，表明该器件具有较高特异性，并可拓展至DNA、癌症标志物和抗体等检测。
