组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
无明确被测物（非传感论文）；表征样品：水、pH 1–14 酸碱溶液（液滴）
检测原理
本文并非传感检测，而是超疏水表面制备与表征。Pt 辅助蚀刻在 HF/K2S2O8 和紫外辐照下于 SiC 表面形成近表面多孔结构；RIE 用 SF6/Ar 等离子体进一步刻蚀，提高粗糙度、孔隙深度和空气截留体积。PFOS 通过硅烷化反应覆盖多孔表面，引入 CF2/CF3 低能基团，降低表面能。水或酸碱液滴接触时，粗糙多孔结构与低能表面形成 Cassie 复合界面，Laplace 压力阻止液滴进入孔隙底部，因而呈现高接触角和低滞后。多孔 SiC 中纳米晶/缺陷相关发光中心增多，使 471 nm 附近 PL 强度增强约 3 倍。
检测灵敏度
无（非传感论文，未报告 LOD、线性范围、斜率或 R^2）
效应效果
复合蚀刻后 SiC 表面 Rq 为 72.3 nm、Rmax 为 471 nm，平均孔径约 100 nm。PFOS 处理后接触角为 169.7±0.9°，滞后为 2.4±0.2°，明显优于单独 RIE 的 168.1±0.8° 和 28.4±0.7°。在 85 °C/85% 湿度环境中放置 4 周后接触角仍为 165.2°；pH 1–14 液滴接触角均大于 160°，表明耐酸碱和长期稳定性良好。多孔 SiC 的 471 nm PL 强度较体材料增强约 3 倍。作者认为该表面可用于微流控通道、热接地面和传感器等，但论文未给出实际生物样品检测、回收率或与 ELISA/qPCR 等方法的对比。

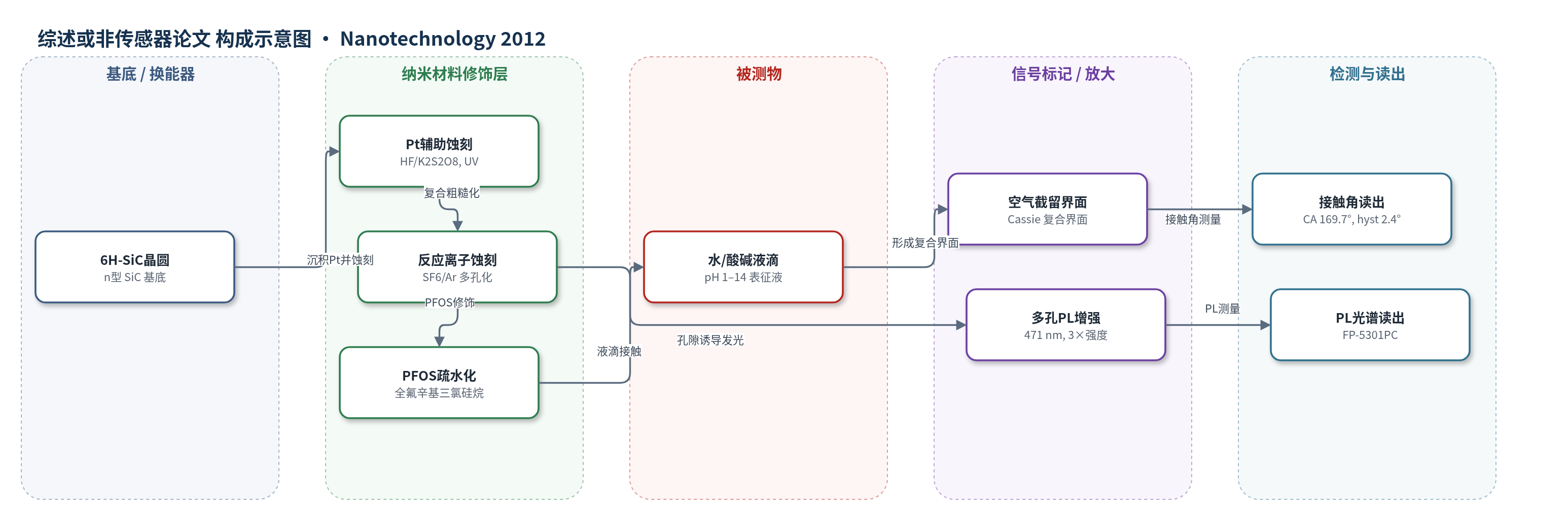

传感器的构成
- 基底：6H n型 SiC 晶圆，作为多孔结构载体与潜在换能基底
- 粗糙化层：Pt 辅助蚀刻（HF/K2S2O8、UV）形成近表面多孔 SiC
- 粗糙化层：反应离子蚀刻（SF6/Ar）增加孔隙深度与表面粗糙度
- 表面功能化层：全氟辛基三氯硅烷（PFOS）降低表面能并形成疏水层
- 识别元件：无（论文未构建生物识别层）
- 信号标记物：无（论文未使用传感信号标记）
- 封闭剂/电子供体：无（论文未涉及传感封闭或电子供体）
中文摘要
本文通过铂辅助蚀刻与反应离子蚀刻相结合的方法制备了大面积多孔碳化硅表面。与单独采用金属辅助蚀刻或反应离子蚀刻相比，复合蚀刻使表面粗糙度和孔隙结构显著增强，从而提高了空气截留体积。为降低表面能，多孔碳化硅表面经全氟辛基三氯硅烷功能化，形成接触角 169.2°、接触角滞后 2.4° 的超疏水碳化硅表面。该超疏水表面在 85 °C、85% 相对湿度环境中表现出良好长期稳定性，在酸性和碱性溶液中亦保持稳定，pH 变化对表面状态影响很小。此外，超疏水多孔碳化硅样品中观察到孔隙诱导的光致发光强度增强。作者认为，这种稳健的超疏水碳化硅表面在微流控器件、热接地面以及生物传感器等应用中具有潜在价值。
英文摘要
Large-scale porous SiC was fabricated by a combination of Pt-assisted etching and reactive ion etching. It was found that the surface roughness of combined etchings increased dramatically in comparison with metal-assisted etching or reactive ion etching only. To reduce the surface energy, the porous SiC surface was functionalized with perfluorooctyl trichlorosilane, resulting in a superhydrophobic SiC surface with a contact angle of 169.2° and a hysteresis of 2.4°. The superhydrophobicity of the SiC surface showed a good long-term stability in an 85 °C/85% humidity chamber. Such superhydrophobicity was also stable in acidic or basic solutions, and the pH values showed little or no effect on the SiC surface status. In addition, enhancement of porosity-induced photoluminescence intensity was found in the superhydrophobic SiC samples. The robust superhydrophobic SiC surfaces may have a great potential for microfluid device, thermal ground plane, and biosensor applications.
