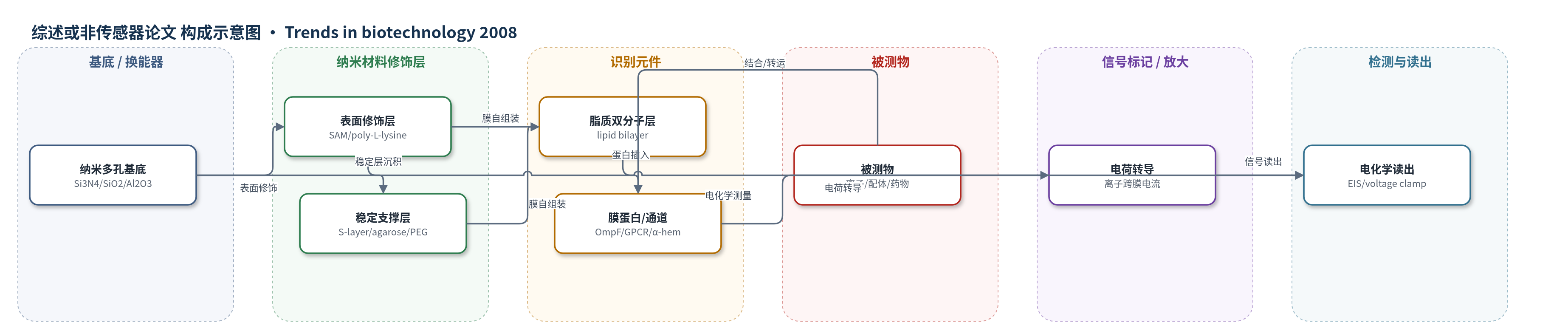

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
离子（ions）、谷氨酸（glutamate）、钾离子（K+）、膜蛋白配体/药物（ligands/drugs）；样品基质：水相缓冲液、微流控液路、细胞膜碎片或蛋白脂体（proteoliposomes）
检测原理
该平台以纳米/微孔固体基底为支撑，在孔道上方形成脂质双分子层，并将膜蛋白或离子通道插入膜中。当被测离子、配体或药物与膜蛋白结合，或离子经通道/转运体跨膜转运时，膜界面的电荷分布、膜电阻和跨膜电流发生变化。多孔阵列可限制漏电流并提高密封性，使单通道或单转运体水平的电流事件可被检测。信号通过电化学阻抗谱、单通道记录或电压钳读出，表现为阻抗模量/相位、膜电阻或电流幅值随被测物浓度或刺激状态改变。S-layer蛋白、琼脂糖水凝胶或PEG间隔层主要提高膜稳定性，而非化学放大；文中未涉及HCR、RCA或CRISPR-Cas等核酸放大策略。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或 R^2。
效应效果
作为综述，该文未给出单一传感器的 RSD、加标回收率或选择性数据，但总结了多类平台的性能：300 nm 孔径跨膜在机械应力下寿命约24 h；200 nm 跨孔膜可维持单通道传感所需膜电阻3–4天，800 nm 为1–3天；S-layer蛋白支撑使脂质双分子层寿命达22–72 h；琼脂糖封装膜形成3周后仍可记录孔电流；纳米黑脂质膜上离子通道/受体功能可测10 h，膜阻断能力可观察6天。多孔阵列降低漏电流，有利于单通道/单转运体测量。作者认为该平台有望用于膜蛋白药物筛选、人工舌/鼻和仿生传感，但仍需解决蛋白通用插入、无溶剂膜制备、封装与阵列化问题。
传感器的构成
- 基底/换能器：硅（Si）、二氧化硅（SiO2）、氮化硅（Si3N4）或氧化铝（Al2O3）纳米/微孔膜，提供跨膜孔道与电化学测量界面
- 表面修饰层：自组装单分子层（SAM）或聚-L-赖氨酸（poly-L-lysine），用于疏水化、促进脂质膜融合或改善膜密封
- 稳定/支撑层：S-layer蛋白、琼脂糖（agarose）水凝胶或聚乙二醇（PEG）脂质锚定间隔层，用于稳定跨孔脂质双分子层
- 识别/功能元件：脂质双分子层（lipid bilayer）及膜蛋白/离子通道（如 OmpF、bacteriorhodopsin、glutamate receptor、α-hemolysin、GPCR），作为生物识别与电荷转导元件
- 微流控封装：聚二甲基硅氧烷（PDMS）微流控器件，用于液路供给、电压钳和并行测量
- 信号读出：电化学阻抗谱（EIS）、单通道记录或电压钳（voltage clamp），输出膜电阻/电流变化
中文摘要
脂质膜是研究天然细胞膜性质的通用且便利模型。表面支撑脂质膜尤其受到关注，因为可结合多种表面敏感技术，包括界面敏感电化学测量。本文综述了用于含膜蛋白脂质双分子层电化学表征的纳米孔与微孔基底的发展进展及当前方向。近年来，脂质膜自组装、膜蛋白插入以及跨孔膜稳定化技术取得重要进展，使测量灵敏度、膜稳定性和器件封装能力显著提升。文中比较了黑脂质膜、固体支撑脂质双分子层、锚定脂质双分子层（tSLB）、纳米孔跨膜和微流控集成平台，讨论了孔径尺寸、无溶剂膜形成、蛋白脂体融合、细胞膜碎片转移、S-layer蛋白和琼脂糖水凝胶稳定等策略。作者认为，跨纳米孔脂质膜平台在单离子通道/转运体功能测量、药物筛选、仿生传感和人工舌/鼻等方面具有突破潜力。
英文摘要
Lipid membranes are versatile and convenient models for the study of properties of natural cell membranes. In particular, surface-supported membranes have attracted considerable attention because the whole range of surface-sensitive techniques, including interface-sensitive electrochemical measurements, can be used with them. Here we describe recent advances and current directions in the development of nano- and microporous substrates for electrochemical characterization of membrane protein-containing lipid bilayers. Improved techniques for lipid membrane self-assembly and membrane protein incorporation on these substrates have led to great improvements in measurement sensitivity, membrane stability and packaging. These advances suggest that nanopore-spanning membranes are leading contenders for a breakthrough in membrane protein screening and biosensing applications.
