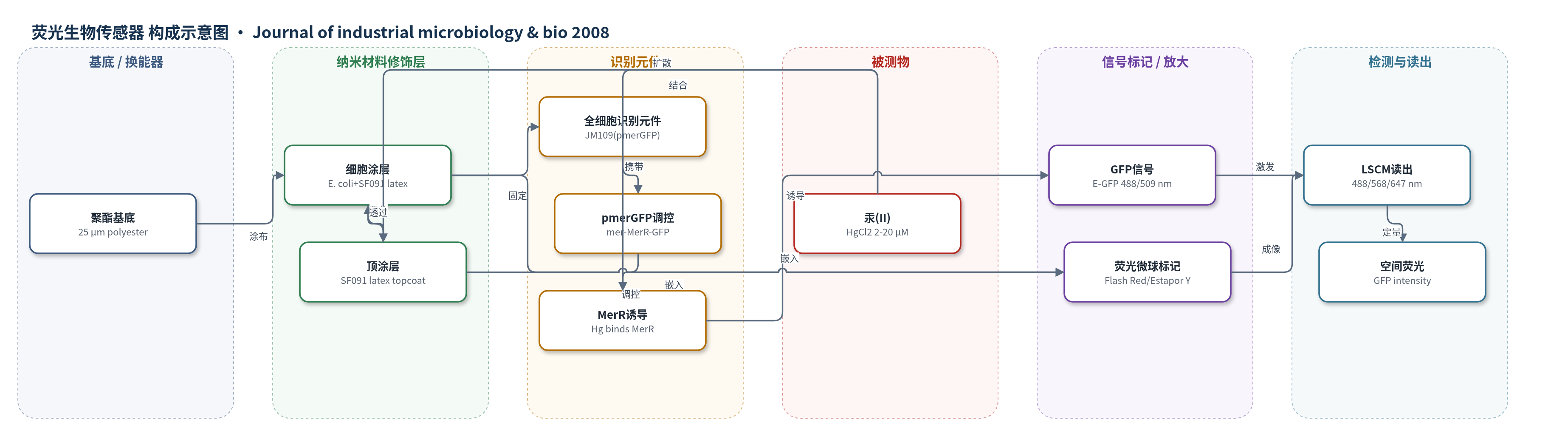

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
荧光生物传感器
检测对象
汞(II)（mercury(II), Hg(II)，以氯化汞 HgCl2 形式）；样品基质：水相丙酮酸缓冲液（pyruvate buffer）
检测原理
该传感器以固定化大肠杆菌 JM109(pmerGFP) 为识别元件。Hg(II) 从水相扩散穿过纳米多孔乳胶顶涂层和细胞涂层，进入细胞后与 MerR 阻遏蛋白结合，改变 mer 启动子/操纵子的转录状态，诱导 gfp 基因表达。E-GFP 在氧存在下折叠并发出绿色荧光（488 nm 激发、509 nm 发射）。激光扫描共聚焦显微镜同时检测 GFP 和两种荧光微球，按 Z 轴逐层成像，从而获得涂层内 GFP 的空间分布。Hg(II) 浓度越高，MerR 诱导越强，GFP 荧光强度越高；由于 Hg(II) 在涂层中的扩散和与细胞表面结合，表达常从顶涂层–细胞涂层界面向底部呈梯度。
检测灵敏度
原文未报告 LOD、灵敏度斜率或相关系数；浓度范围: 2–20 μM HgCl2。
效应效果
在 2–20 μM HgCl2、21–37 °C、0–39 h 下，GFP 荧光随浓度、温度和时间增加；37 和 21 °C 下 2 到 20 μM 总荧光约增 2 倍，30 °C 约增 25%。37 °C 在 10、20 μM 表达显著更高。20 μM 诱导速率 88.3 RFU/h，10、5 μM 为 45.8、41.6，2、1 μM 为 20.4、11.3；前 25 h 速率高于后 15 h。顶涂层 10、21、37 μm 未显著影响表达，说明 Hg(II) 和氧扩散不受限。与 mer-lux 传感器相比，后者 100 nM、5 h 达 6×10^6 cpm，本 GFP 需 20 μM、24 h 达 650 RFU，Lux 更灵敏，但 GFP 适合原位空间监测。
传感器的构成
- 基底：25 μm 透明聚酯薄膜（3M polyester substrate），提供机械支撑与光学观察基底。
- 细胞涂层：E. coli JM109(pmerGFP)、SF091 乳胶（280 nm 丙烯酸/醋酸乙烯共聚物乳液）、甘油、Tween 20 和 Flash Red 荧光微球（0.19 μm，660/690 nm），固定全细胞识别元件并标记细胞层。
- 顶涂层：SF091 乳胶、甘油、Tween 20 和 Estapor Y 荧光微球（0.19 μm，555/570 nm），形成纳米多孔保护层并标记顶涂层。
- 识别元件：pmerGFP 质粒（mer 启动子/操纵子、merR 和 E-GFP）在大肠杆菌中，使 Hg(II) 诱导 GFP 表达。
- 信号标记物：E-GFP（488/509 nm），汞诱导后产生绿色荧光。
- 层标记微球：Flash Red 与 Estapor Y 荧光微球，用于 LSCM 区分细胞涂层与顶涂层。
- 孵育介质：丙酮酸缓冲液（5 mM pyruvate、34 mM Na phosphate、33 mM K phosphate、pH 6.8、0.091 mM (NH4)2SO4）及 HgCl2，维持细胞活性并提供诱导剂。
中文摘要
为优化作为生物传感器或生物催化剂的细胞涂层，需要测量固定化细胞中的基因表达。本研究构建质粒 pmerGFP，将绿色荧光蛋白（GFP）基因置于汞抗性操纵子调控序列的转录控制下，用于定量和定位乳胶基汞生物传感器中的基因表达。含该质粒的大肠杆菌 JM109 暴露于氯化汞后诱导合成 GFP，并可通过荧光定量。将 JM109(pmerGFP) 与 SF091 乳胶、Tween 20 和甘油混合，在聚酯基底上涂成约 20 μm 厚的纳米多孔粘附细胞涂层，再覆盖含乳胶、Tween 20 和甘油的纳米多孔顶涂层。不同荧光微球分别标记顶涂层和细胞涂层。暴露 Hg(II) 后，涂层内细胞诱导产生 GFP，并用激光扫描共聚焦显微镜（LSCM）在空间上定量表达。GFP 表达随汞浓度（2–20 μM）、温度（21–37 °C）和孵育时间（0–39 h）增加而升高；细胞涂层中 GFP 表达呈梯度，顶涂层–细胞涂层界面附近高于底部。顶涂层厚度未显著影响 GFP 表达，表明 Hg(II) 和氧通过顶涂层的扩散不构成限制。
