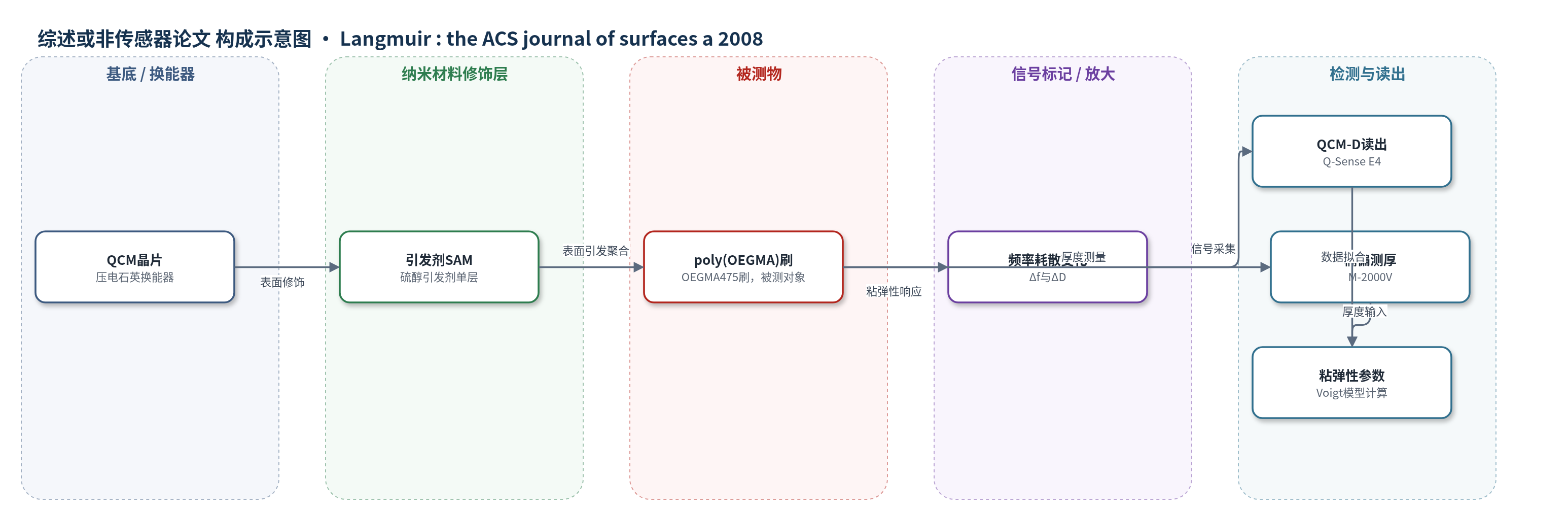

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
无生物分析物；研究对象：超薄聚(低聚乙二醇甲基丙烯酸酯)刷（ultrathin poly(OEGMA) brushes）的粘弹性与密度；样品基质：MilliQ 水/AGET 聚合反应液
检测原理
本文并非基于生物识别事件的传感检测，而是用 QCM-D 表征聚合物刷。压电石英晶片在液体中作厚度剪切振动，表面引发聚合使 poly(OEGMA) 刷厚度逐步增加。刷层质量增加使共振频率下降，刷层与水耦合的粘弹性阻尼使耗散增加；液体负载本身也贡献频率与耗散变化。通过实验设计分离空气/液体、干膜/湿膜及聚合前后状态，得到 Δf 与 ΔD 对厚度的线性关系。再基于 Voigt 声学多层模型，将总响应分解为液体负载、质量增加和粘弹性阻尼三项，结合椭偏仪测得的干/湿厚度，提取刷层粘度 ηf、弹性 μf 和密度。信号不随生物分析物浓度变化，而是随刷层厚度与界面粘弹性变化。
检测灵敏度
相关系数：R^2 >0.94（频率/耗散-厚度线性拟合）、R^2 = 0.999（1/kD,n,a 对 n 拟合）、R^2 = 0.99（渗透深度对 1/n^1/2 拟合）
效应效果
该工作未涉及生物分析物选择性、抗干扰、RSD 或实际样品加标回收率，也未与 ELISA/HPLC/qPCR 对比。其表现体现在对 0–30 nm poly(OEGMA) 刷的定量表征：粘度约 10^-3 N·s·m^-2，弹性约 10^5 N·m^-2，且随倍频变化；引发剂密度 1.00、0.42、0.15 影响较小。水粘度内标由频率/耗散分别得 8.9×10^-4 与 9.1×10^-4 N·s·m^-2，与文献 8.9×10^-4 一致。干膜密度 1179–1364 kg·m^-3，湿膜密度 1770–2140 kg·m^-3。线性范围受倍频和渗透深度限制，低倍频更大。作者认为方程可用于 SIP 动力学、功能涂层设计和 QCM-D 生物传感器开发。
传感器的构成
- 换能器基底：石英晶体微天平晶片（QCM chip，压电石英，基频约4.98 MHz，多倍频振动）
- 表面引发层：硫醇引发剂自组装单层（ω-mercaptoundecyl bromoisobutyrate SAM，提供表面引发聚合位点）
- 聚合物刷层：聚(低聚乙二醇甲基丙烯酸酯)刷（poly(OEGMA) brush，由OEGMA475单体表面引发聚合生成，厚度约0–30 nm）
- 反应/液体环境：AGET引发体系（CuCl2/Bipy/抗坏血酸AscA，MilliQ水）及MilliQ水负载
- 表征读出：Q-Sense E4 QCM-D传感器与M-2000V椭偏仪（分别测量频率/耗散和干/湿膜厚度）
中文摘要
超薄聚合物刷在天然与人工体系中具有重要作用，但其表征是理解并利用其独特行为的基础且困难。本文证明，带耗散的石英晶体微天平（QCM-D）可用于研究超薄聚(低聚乙二醇甲基丙烯酸酯)（poly(OEGMA)）刷。作者首先识别出耗散/频率变化与厚度变化之间的四个线性关系，其中厚度分别由 QCM-D 和椭偏仪测量。随后，从 Voigt 模型出发推导一组方程，用于提取与水接触、高频振动条件下厚度小于 30 nm 的 poly(OEGMA) 刷的粘弹性。所得粘度约为 10^-3 N·s·m^-2，弹性约为 10^5 N·m^-2，且均随频率变化。文章还讨论了干/湿膜密度以及线性关系的工作范围。这些方程和定量信息有助于推进对超薄聚合物刷的理解，从而促进功能表面涂层（包括生物传感器应用）的设计和界面现象研究。
英文摘要
Ultrathin polymer brushes play important roles in natural and artificial systems. To better understand and utilize their unique behaviors, characterization is a fundamental, but not trivial, task. In this paper, we demonstrated that the quartz crystal microbalance with dissipation (QCM-D) could be applied to study ultrathin poly(oligo(ethylene glycol) methacrylate) brushes. First, we identified four linear relations between dissipation/frequency changes and thickness changes, which were measured by QCM-D and ellipsometry, respectively. Next, we derived a set of equations starting from the Voigt model to further extract viscoelasticity of poly(OEGMA) brushes (<or=30 nm) under high-frequency vibration in contact with water. The viscosity was approximately 10(-3) N s m(-2) and the elasticity was approximately 10(5) N m(-2). Both were frequency dependent. Also discussed were other quantities such as the density (both the dry and wet film) and the working range of linear relations. These equations and quantitative information are important in advancing our understanding of ultrathin polymer brushes, which consequently promote our ability in designing functional surface coatings (i.e., in biosensor applications) and studying related interfacial phenomena.
