传感器类型
压电(QCM)生物传感器
检测对象
双链DNA（ds-DNA，生物素化 ds-DNA，20–198 bp 及 90 bp 不同构象）；样品基质：Tris 缓冲液（50 mM Tris pH 7.5、10 mM MgCl2、10 mM KCl）
检测原理
传感器表面先以Neutravidin蛋白层捕获生物素化ds-DNA，DNA通过生物素-亲和素高亲和作用锚定在金表面，并以直杆、弯曲或三角形等构象突出于界面。QCM-D在35 MHz下监测剪切声波的频率变化Δf和耗散变化ΔD。Δf主要反映表面耦合质量或表面浓度，ΔD反映界面粘弹性/溶液粘度变化。基于经典溶液粘度理论，ΔD/Δf正比于DNA固有粘度[η]，且与表面覆盖度无关。固有粘度由分子大小和形状决定：直杆DNA用Mark-Houwink方程关联[η]与长度L及形状因子α；弯曲或三角形DNA用bead model计算相对固有粘度。因此不同长度或构象的DNA产生特征ΔD/Δf，实现无标记构象识别。
检测灵敏度
R = 0.991；经验校准方程: ΔD/Δf = 1.4 + 7 × 10−3 × L + 6 × 10−4 × L^2（适用于约200 bp以内DNA；ΔD/Δf单位10−8/Hz，L单位nm）
效应效果
非生物素化DNA无信号，结合具特异性。ΔD/Δf不随DNA浓度或表面覆盖度变化，也不受实验顺序影响，反映分子固有性质。方法可区分20–198 bp直杆DNA（6.8–67.3 nm）及90 bp直链、弯曲、三角形构象；弯曲DNA拟合角114±9°，与Love wave的105±6°一致，三角形实测比值0.56±0.05在理论0.74–0.48内。甘油Δf/ΔD≈16±2 Hz/10−6，接近理论17.5 Hz/10−6；蛋白质ΔD/Δf≈0.0048×10−6/Hz。作者认为可实时快速表征DNA构象及蛋白质诱导弯曲，用于药物筛选。

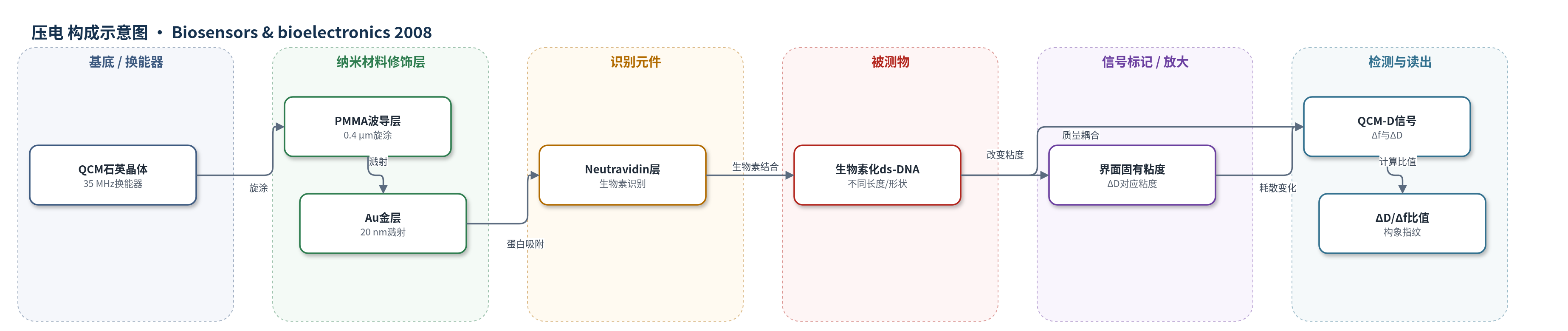

传感器的构成
- 基底/换能器：石英晶体微天平QCM（Q-Sense D300，35 MHz泛音），提供剪切声波换能
- 波导层：聚甲基丙烯酸甲酯PMMA（0.4 μm，旋涂），形成表面波导并承载金属层
- 金属修饰层：金Au（20 nm，溅射），提供清洁结合表面并可刻蚀再生
- 识别元件：Neutravidin蛋白层（10 μg/mL饱和吸附），通过生物素-亲和素作用捕获DNA
- 被测物：生物素化双链DNA（biotinylated ds-DNA，不同长度/形状），作为识别对象
- 信号读出：QCM-D频率变化Δf与耗散变化ΔD，计算ΔD/Δf表征DNA固有粘度/构象
中文摘要
本文提出一种基于石英晶体微天平耗散模式（QCM-D）的无标记剪切声学生物传感器方法，并结合溶液粘度理论研究双链DNA（ds-DNA）的固有粘度。固有粘度与DNA分子的形状和尺寸定量相关，且独立于表面结合DNA的质量。作者利用QCM-D实时监测生物素化ds-DNA与链霉亲和素类似物Neutravidin修饰表面的结合，通过频率变化Δf和耗散变化ΔD计算ΔD/Δf比值。结果表明，该方法能够区分相同直杆形状但不同长度（20–198 bp）的ds-DNA，也能区分相同质量和尺寸（90 bp）但不同构象（直链、弯曲、三角形）的DNA。文中还给出将表面突出直链DNA长度与声学比值ΔD/Δf关联的数学公式，并讨论了卷曲和类球形分子在表面的检测。该策略有望用于DNA固有曲率、DNA构象变化以及蛋白质诱导DNA弯曲的实时快速表征，服务于基因组分析和药物筛选。
