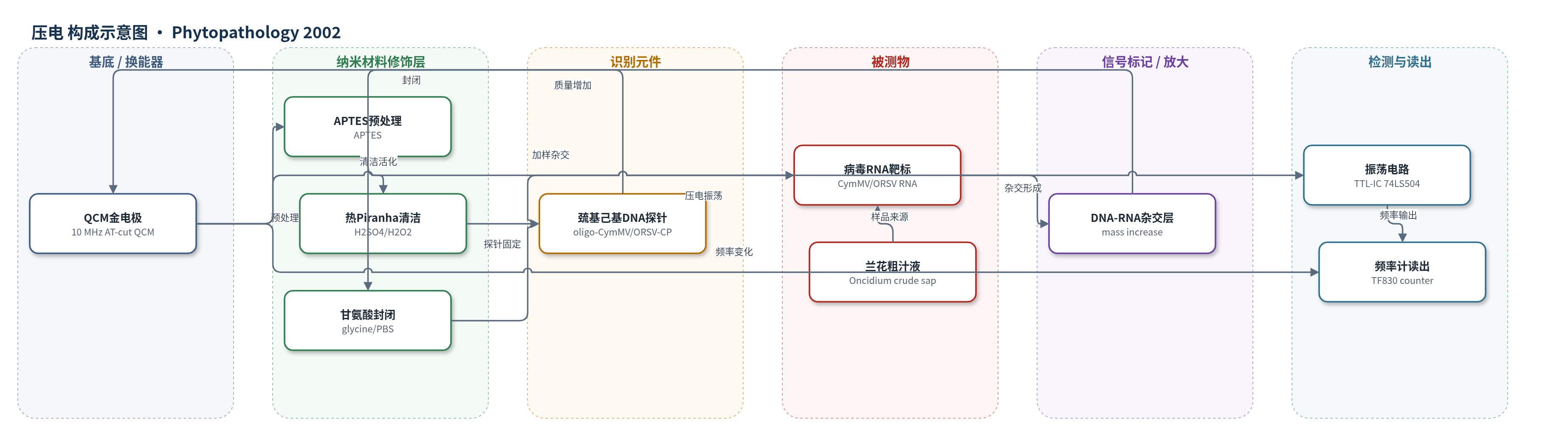

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
压电(QCM)生物传感器
检测对象
Cymbidium mosaic virus (CymMV)、Odontoglossum ringspot virus (ORSV)；样品基质：纯化病毒RNA、感染兰花(Oncidium)叶片粗汁液
检测原理
QCM为压电质量换能器，由石英晶片和两侧金电极构成，连接外部振荡电路后产生谐振频率。根据Sauerbrey方程，表面质量增加会使谐振频率下降。5′-巯基己基修饰的寡核苷酸探针通过硫醇与金表面的化学吸附固定，形成识别层。加入含CymMV或ORSV RNA的样品后，探针与互补病毒RNA杂交形成DNA-RNA双链，使电极表面质量增加，频率下降。通过优化探针浓度、杂交温度（25°C或低于Tm 10°C）和杂交时间，可抑制非特异杂交。该法无标记，信号直接来自杂交质量变化，频率偏移随病毒RNA量增加而增大。
检测灵敏度
LOD: 0.6 ng/每侧QCM（纯化靶病毒RNA）；LOD: 约1 ng（纯化RNA制备物）；LOD: 10 ng（感染兰花粗汁液）
效应效果
该传感器对非靶病毒RNA几乎无响应，表现出良好特异性。在Oncidium兰花叶片粗汁液检测中，健康样品频率偏移仅7 Hz（CymMV传感器）和5 Hz（ORSV传感器），ORSV感染汁液在CymMV传感器上为28 Hz，CymMV感染汁液在ORSV传感器上为37 Hz；靶病毒分别产生512 Hz和323 Hz偏移，约为阴性对照的18倍和9倍。实验重复性较好，最大标准差为±10 Hz。样品无需病毒RNA纯化，可直接使用粗汁液，并经ELISA和透射电镜验证。作者认为QCM DNA传感器成本低（整套装置低于2000美元）、无需昂贵标记试剂，适合大规模筛查、检疫和病毒无病认证。
传感器的构成
- 换能器基底：10 MHz AT-cut石英晶体微天平(QCM)及金电极，提供压电谐振频率读出
- 表面预处理层：γ-氨基丙基三乙氧基硅烷(APTES)预处理，增强后续探针固定
- 表面清洁层：热Piranha溶液(浓H2SO4:30% H2O2=3:1)清洗金电极，去除污染物
- 识别元件：5′-巯基己基修饰寡核苷酸探针(oligo-CymMV-CP/oligo-ORSV-CP)，通过硫醇-金化学吸附固定并杂交病毒RNA
- 封闭剂：0.1 M甘氨酸/20 mM PBS(pH 7.0)，封闭未反应醛基并减少非特异结合
- 信号读出：TTL-IC振荡电路(IC 74LS504)与TF830频率计，记录谐振频率变化
中文摘要
本文报道了一种基于DNA-RNA杂交的压电DNA生物传感器，用于检测两种重要兰花病毒：Cymbidium mosaic virus (CymMV) 和 Odontoglossum ringspot virus (ORSV)。作者将5′-磷酸端带有巯基己基修饰的特异性寡核苷酸探针直接固定于10 MHz AT切石英晶体微天平(QCM)金电极表面，使QCM暴露于含病毒RNA的测试液中进行杂交。研究系统评估了DNA探针包被浓度、不同杂交温度下探针的灵敏度与特异性，以及孵育温度对杂交时间的影响。结果表明，该QCM DNA生物传感器可在纯化RNA样品中检测约1 ng的CymMV或ORSV，在感染兰花粗汁液中检测约10 ng的病毒。这是首次将DNA生物传感器应用于植物病毒检测，为兰花病毒快速、低成本诊断提供了新途径。
英文摘要
ABSTRACT We have developed a piezoelectric DNA-sensor based on DNA-RNA hybridization for the detection of two orchid viruses, Cymbidium mosaic virus (CymMV) and Odontoglossum ringspot virus (ORSV). Specific oligonucleotide probes modified with a mercaptohexyl group at the 5'-phosphate end were directly immobilized onto 10-MHz AT-cut quartz crystal microbalance (QCM). QCMs coated with such oligonucleotide probes were exposed to test solutions containing viral RNA for hybridization. Various experimental conditions evaluated were (i) DNA probe coating concentration, (ii) sensitivity and specificity of the probes at different hybridization temperatures, and (iii) effects of incubation temperature on the hybridization time. The specific nucleotide probe-coated QCM-based DNA sensors were able to detect both CymMV and ORSV in quantities as low as approximately 1 ng in purified RNA preparations and 10 ng in the crude sap of infected orchids. This is the first application of a DNA biosensor for the detection of plant viruses.
